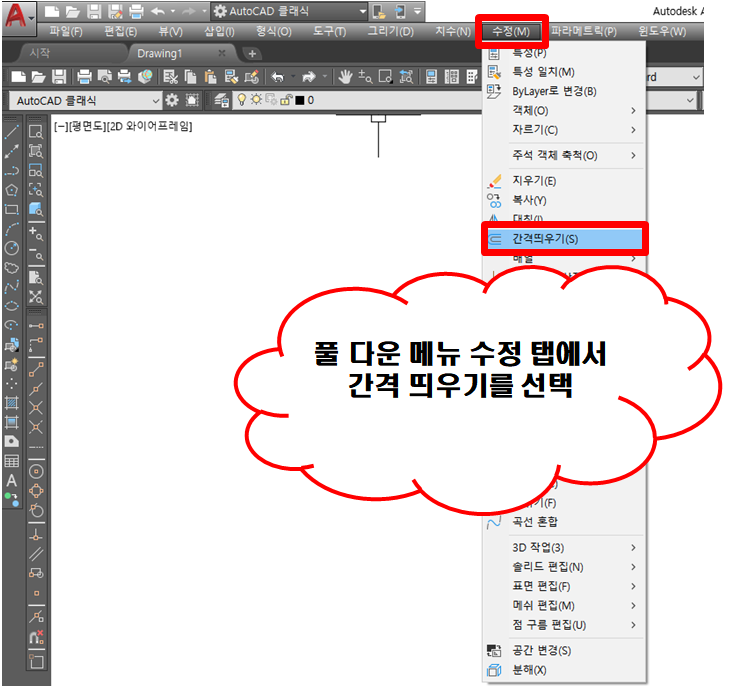

오토캐드 작업 시 자주 사용하는 편집 명령 간격을 둘 수 있습니다.OFSET라는 명령어입니다.
단일 객체의 경우 일반적으로 명령어를 주고 엔터티고 거리값을 주며 엔터티고 객체를 선택하여 엔터티고 복사할 측면을 지정합니다.
인기글
그러나 위 그림의 (A)부분과 같이 객체가 하나의 선이 아닌 개별화된 선은 OFSET하면 따로 개별적으로 명령이 적용됩니다.이 경우 PEDIT 명령으로 JOIN하여 하나의 폴리라인으로 만든 후 명령을 적용하면 한 번에 OFSET 명령을 처리할 수 있습니다. 이 폴리슨에 대한 포스팅은 2022년 11월 28일자에 게시되어 있습니다.하지만 거리값을 더 편리하게 지정하는 방법이 있습니다. 일일이 수치를 입력하지 않고 2점을 지정하여 수치 대신 할 수 있습니다. 한번 알아볼게요.
위 그림과 같이 OFSET 명령어를 입력하고 엔터티고 거리값을 입력하는 대신 두 지점 즉 (A), (B) 지점을 클릭하면 컴퓨터는 거리값으로 인식됩니다.그리고 물체선택(C)과 측면지정으로 위쪽 방향을 누르면 물체(D)가 생성되는 것을 알 수 있습니다. 즉, 2점 맞은 (A), (B)의 거리값만큼 간격을 두고 있다는 것을 알 수 있습니다. 따라서 편리하게 간격을 둘 수 있습니다.아래 영상을 참고하시면 더 이해하기 편하실 거예요.https://www.youtube.com/watch?v=aCWXG1dYUCk&t=2s
해보자 할 수 있다~ 오토캐드 간격띄우기 숨은기능? #OFSET #간격띄우기 #평행복사 이번 영상은 오토캐드에서 많이 사용되는 편집명령 중 간격띄우기 즉 OFSET에 대한 기본기능과 숨은기능에 대한 설명영상입니다. #OFSET #간격띄우기 #평행복사 www.youtube.com감사합니다。
